一、18650鋰電池組為什么要用點焊工藝?

18650圓柱鋰電池被廣泛應用于動力電池、儲能、工具、消費電子等多個領域。組裝成電池組時，需要將多顆電芯以鎳帶或鎳片連接成串并結構，形成穩定可靠的電流通路。點焊工藝因其低熱影響、接觸電阻小、焊點一致性高等優點成為主流選擇。相比螺釘壓接、激光焊、超聲波焊，點焊以其高性?xún)r(jià)比和工藝成熟度，在18650批量組裝領域依然不可替代。

二、點焊機的基本類型與結構組成

1)電阻點焊機(脈沖點焊)

以電極夾持工件，通過瞬時大電流(數千安培)產生焦耳熱，將鎳帶與電芯極柱局部熔化并瞬間固化，實現牢固連接。脈沖控制技術可精準設定電流強度與脈沖寬度，適應不同厚度和材質的焊接需求。

2)激光點焊機

利用高能激光束對焊接部位局部加熱熔化，具備非接觸、能量密度高、焊點微小等特點，但對反光金屬適應性、成本和調試復雜度更高，多用于對熱影響極其敏感或自動化程度更高的場合。

3)氣動/伺服點焊頭

無論采用哪種能量方式，現代點焊機普遍配置自動調壓的氣動或伺服焊頭，確保每次焊接的壓力一致，提高焊點穩定性和良率。

三、點焊工藝核心參數詳解

1)焊接電流：決定焊點熔化深度與牢固度，過低導致虛焊，過高則易損傷電芯極柱或燒穿鎳帶。根據鎳帶厚度(0.10.3mm常見)，電流通常在15004000A范圍內調節。

2)脈沖寬度與波形：短脈沖減少熱擴散，保護極柱不被過熱。多段脈沖(預熱-主焊-緩冷)能有效消除“飛濺”與應力集中，提高焊接一致性。

3)加壓力：電極夾持壓力直接影響接觸電阻與焊點形態。壓力過小易虛焊、過大則金屬溢流、變形。常規氣缸/伺服系統可做到±0.1kg級別的調節。

4)電極材質與維護：采用高導電、高硬度的鎢銅、鉻鋯銅等，保證電流通過能力和耐磨性。焊接數千次需定期更換或打磨電極端面，保持形狀和接觸一致。

5)冷卻系統：高頻點焊下，電極溫升快，需要水冷或風冷系統保障連續作業不降額。

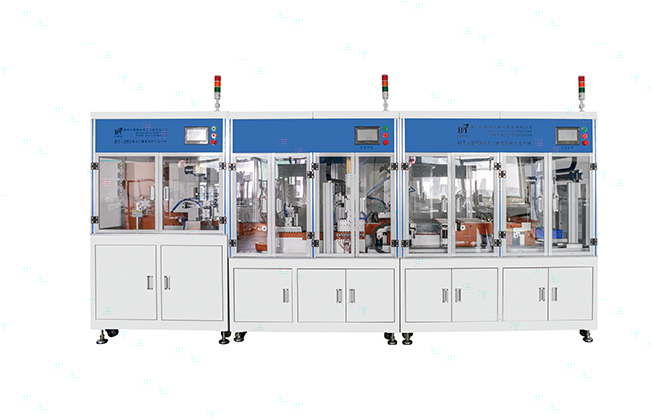

四、自動化點焊機的結構與功能

1)電池組自動排料：伺服傳動/步進電機精確定位18650電芯與鎳帶，實現高密度組裝與重復焊點定位，減少人工干預。

2)視覺定位與誤差補償：集成工業相機，自動識別電池極柱、鎳帶位置，對極柱偏心、誤差積累做實時補償，提升焊接命中率。

3)參數自動切換：對不同電芯/鎳帶厚度或不同焊接部位(正負極、匯流條等)自動調用最佳工藝參數，減少換線調整時間。

4)焊點質量監測：通過焊接波形、溫度或電阻在線監控，實時判斷虛焊、燒穿、飛濺等異常，配合NG報警或自動隔離。

5)MES數據對接：每個焊點的參數、波形、設備狀態可自動上傳，便于產品追溯、質量管理和工藝優化。

五、影響焊接質量的關鍵因素

1)極柱與鎳帶表面清潔度：油污、氧化膜會顯著增加接觸電阻，導致局部過熱或虛焊。自動化產線常配有等離子/刷洗/清洗工位。

2)極柱設計與一致性：不同廠商極柱直徑、厚度、材料略有差別，需針對性調整工藝窗口。過薄或有復合涂層的極柱更要謹慎設定電流和壓力。

3)鎳帶材質與批次差異：高純鎳、鍍鎳鋼帶等材料導電性和焊接性能不同。批次變化時建議重新做焊接樣本和拉力測試。

4)環境因素：溫度、濕度、粉塵等環境變化會影響焊點一致性。產線建議恒溫、潔凈、低濕運行。

六、焊點質量檢測與驗證

1)拉力測試：每批次抽樣，鎳帶與極柱的焊接拉脫力需達到標準(常見為≥30N)，防止運輸、震動中脫焊。

2)外觀與尺寸檢測：高倍率相機自動識別焊點形態、飛濺、燒穿、漏焊、虛焊等，分級判定NG類型。

3)電阻測試：對每個焊點串聯微歐計，監控接觸電阻，確保焊點低阻抗。

4)X光/斷面分析：對工藝改進或新批次上線，抽樣做X射線/切片檢查，分析焊接區熔核與金相組織。

七、自動點焊機的運維與優化

1)日常維護：定期清潔焊頭、電極、冷卻管路。檢查氣動/伺服系統運動部件，防止夾持異常。

2)參數管理：設立工藝配方庫，鎖定成熟參數，對新材料、新批次先做小批試焊并留存樣本。

3)消耗品更換：電極、鎳帶、夾具等，按壽命臺賬定期更換，保證設備穩定運行。

4)異常響應機制：設自動報警與停機，防止連續出現虛焊、燒穿帶來大批量質量隱患。

5)培訓與工藝迭代：操作與工程團隊定期培訓，跟蹤行業新材料、新工藝，對點焊工藝庫持續升級。

八、常見應用場景與選型建議

1)動力電池PACK廠：大批量自動化組裝，選配多頭伺服點焊、視覺識別、MES數據管理，追求高節拍與批次一致性。

2)儲能電池制造：對組裝柔性和焊點質量有更高要求，需支持多型號切換和可追溯管理。

3)電動工具、消費電子：中小批量自動化，重視設備調節便捷性和維護簡單。

4)研發/試制場合：可選桌面式手動點焊機，側重參數調節靈活和測試便捷。

九、點焊與其他工藝的對比與發展趨勢

點焊 vs 激光焊：點焊更適合標準化批量、材料通用性好，激光焊適合特殊需求和極高精度場合，但成本和技術門檻高。

點焊自動化升級：隨著自動化、智能化提升，點焊機已能實現自學習工藝窗口、在線自診斷、預測性維護等智能功能，為高端制造提供保障。

綠色制造與品質提升：點焊工藝持續優化，推動焊點小型化、低能耗、低飛濺和無污染，順應鋰電池行業高質量和環保要求。

十、實施與管理的核心要點

1)方案設計：根據電池組結構、極柱和鎳帶規格，匹配合適的點焊方式和自動化等級。

2)工藝驗證：通過小批試焊、拉力與電阻測試，優化焊接參數，鎖定最優窗口。

3)設備集成：和組裝、檢測、包裝等工序高效銜接，形成自動化生產閉環。

4)數據追溯：建立焊點數據采集與分析系統，實現品質監控和異常溯源。

5)維護升級：定期檢修與升級，及時響應原材料變化和市場新要求。

18650鋰電池組點焊機在現代電池組裝制造中扮演著不可替代的角色。從焊接電流、脈沖寬度到壓力與檢測系統，每一項參數和功能都是對產品安全性和一致性的直接保障。未來點焊設備將繼續向更高自動化、更強智能化和更優品質方向升級，為動力與儲能電池組的大規模、高標準生產持續賦能。
