鋰電池PACK產線設計生產工藝流程!

發布時間:2024-09-09 14:58:19

鋰電池PACK產線設計和生產工藝流程通常分為幾個關鍵步驟。PACK(Power Battery Assembly)是指將多個鋰電池單體組裝成電池組的過程,廣泛應用于新能源汽車、儲能設備等領域。以下是詳細的流程步驟:

1. 電芯入庫檢查

電芯檢測:電芯到達工廠后,進行外觀、容量、內阻等參數的檢測,確保電芯質量符合標準。

分級分選:根據電芯容量、內阻、荷電態(SOC)等參數進行分級,保證組裝電池組時每個電芯的一致性。

2. 模組組裝

電芯排序:按照設計好的順序,將不同性能的電芯組合,確保電芯的一致性和均衡性。

電芯焊接:使用激光焊接或超聲波焊接技術,將電芯與鎳帶、電路板焊接連接。焊接時需控制溫度和焊接位置,避免對電芯造成損傷。

安裝保護板(BMS):安裝電池管理系統(BMS),該系統用于監測每個電芯的電壓、溫度等參數,防止過充、過放等。



3. PACK組裝

電池模組固定:將多個電芯模組固定在PACK殼體中,保證PACK的結構強度和耐久性。

線束安裝:將電池模組和BMS通過線束進行連接,并安裝溫度傳感器等輔助設備。

冷卻系統安裝:對于需要液冷或氣冷的PACK系統,在此步驟安裝冷卻系統,確保電池組在工作時溫度控制在安全范圍內。

4. PACK封裝

封裝絕緣處理:對電池組進行絕緣、密封處理,防止外部環境影響電池的性能。

結構件安裝:安裝PACK的外殼、緊固件等,提供物理防護,并增加電池的抗震能力。

防水測試:通過一定的防水等級測試,確保PACK在使用時不會受到外部濕氣影響。

5. 電性能測試

充放電測試:進行多次充放電循環測試,確保電池組容量和功率輸出滿足設計要求。

安全測試:包括短路測試、過充過放測試、溫度測試、振動沖擊測試等,確保電池組在各種環境下的安全性。

成品測試:對整組PACK進行整機測試,驗證所有系統的兼容性、通信性能,以及電池的整體性能。

6. 入庫和出廠

成品入庫:通過所有檢測和測試的電池組被貼上標簽并記錄信息,進入成品庫等待發貨。

出廠發貨:根據客戶需求進行包裝、發貨,過程中需注意運輸和儲存的安全性,避免PACK受損。

7. 售后檢測與維護

售后維護:對于已經使用的電池組,提供定期檢測和維護服務,確保電池組的長期使用安全和性能穩定。

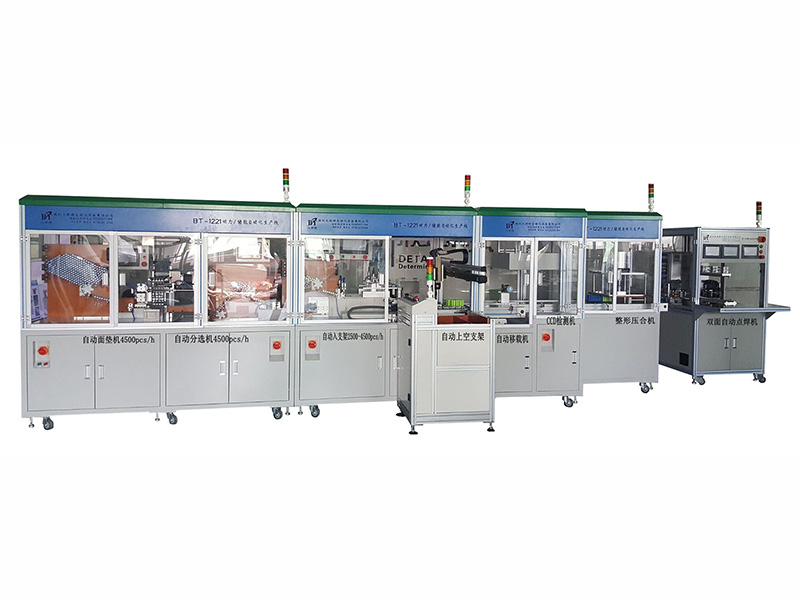

工藝優化和自動化設備

在大規模生產中,自動化設備的引入可以顯著提高生產效率和產品一致性。自動化工藝包括自動分選電芯、自動焊接、自動安裝BMS和結構件等。

該工藝流程中需要特別注意的是電池的安全性和一致性,生產環境的潔凈度和焊接工藝的精度也是影響PACK產品質量的重要因素。
