鋰電池組裝生產線到底在做什么?一顆顆電芯，如何被“排兵布陣”、焊接連接、測試篩選，最后變成我們看到的電池模組、動力電池包和儲能電池柜?在新能源高速發展的今天，這條生產線背后的工藝流程和技術細節，正在悄悄決定電池的安全性、壽命和成本。

一、鋰電池組裝生產線是什么?

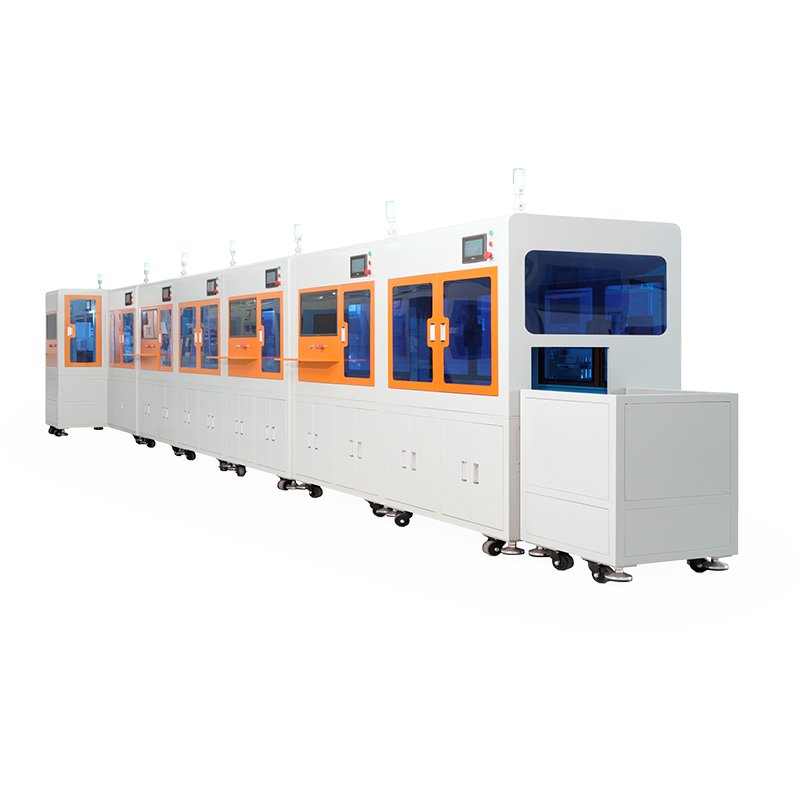

簡單說，鋰電池組裝生產線就是把已經做好的電芯，裝配成可直接使用的電池模組或電池系統的自動化生產線。

上游的電芯生產線完成的是“電芯制造”(涂布、輥壓、卷繞/疊片、注液、化成、分容等)，而組裝生產線則負責：

電芯分選與配組

極耳焊接與連接件安裝

結構件裝配(托盤、支架、殼體)

BMS 線束布置與安裝

絕緣、防護與冷卻結構裝配

終檢和老化測試

也就是說，組裝線的任務是把電芯變成可直接上車、上儲能系統、上終端設備的“成品電池”。

二、典型的鋰電池組裝生產線流程

不同工廠的產品形態和自動化程度不同，但一條相對完整的鋰電池組裝生產線，大致可以劃分為以下幾大步驟(以動力電池模組/電池包為例)：

1. 電芯來料與分選配組

來料檢測

檢查電芯外觀：有沒有鼓包、破損、漏液、嚴重劃傷等;

對電壓、內阻進行抽檢，確認與上游數據一致。

分選與配組

通過自動分選機，對電壓、內阻、容量等參數進行檢測并按檔位分組;

依據工藝要求，將參數相近的電芯配成一個模組，盡量減小組內差異，提高后期一致性和循環壽命。

“配組”是鋰電池組裝生產線最關鍵的前置步驟之一，做得好可以大幅降低后期電池容量衰減不均、某些電芯過充過放等風險。

2. 排列、裝托與定位

將電芯按照模組設計的排布方式(如 4S、12S、16S 等)進行自動排布;

利用托盤、塑膠支架或金屬框架對電芯進行固定定位，保證間距和位置精度;

同時預留好散熱通道、絕緣距離以及用于走線、裝傳感器的位置。

這一步?jīng)Q定了后續焊接安裝是否順暢，也直接影響成品電池的結構穩定性和散熱性能。

3. 極耳處理與連接(焊接/螺栓)

極耳清潔與預處理

清除氧化層或涂層，確保焊接/連接表面干凈;

某些工藝會進行輕微打磨或等離子處理，提高接觸可靠性。

連接方式

激光焊接：常用于軟包和方形電芯的極耳連接，焊點精細、熱影響區小;

電阻焊：用于某些鎳帶與極柱、連接片的焊接;

螺栓連接/鋁排連接：多用于大容量方殼電芯或部分圓柱模組，通過螺栓+匯流排實現可拆卸連接。

焊接質量直接關系到接觸電阻和發熱水平，是鋰電池組裝生產線中檢驗與監控最嚴格的工序之一。

4. 結構件裝配與絕緣防護

安裝上、下殼體或模組框架;

貼覆絕緣片、絕緣墊片，安裝絕緣罩、間隔板;

在需要的位置涂敷導熱膠或填充導熱材料，為后續散熱設計打基礎;

對于車載動力電池包，還要考慮防水、防塵、防沖擊等要求，安裝密封條、加強梁等結構件。

這一部分更偏機械裝配，但必須嚴格遵守設計規范，防止機械沖擊、電氣短路和環境入侵。

5. BMS、線束與傳感器安裝

安裝電池管理系統(BMS)主板和從板;

布置采樣線束：電壓采樣線、溫度傳感器線、通訊線等;

安裝電流傳感器、繼電器、保險等關鍵電氣元件;

通過插接件或焊接與模組/電池包建立穩固連接。

線束布置要兼顧安全、可靠和可維護：既要避免過度彎折、拉伸，又要避免靠近高溫區和尖銳邊角，還要考慮電磁兼容。

6. 功能測試、老化與出廠檢測

絕緣與耐壓測試

檢測模組/電池包的絕緣電阻，防止漏電與短路風險。

功能與性能測試

通過專用測試臺，對電壓、容量、內阻、溫升、充放電特性進行檢測;

對 BMS 功能進行驗證：采樣精度、均衡功能、保護動作是否正常。

老化測試

對成品電池模組/電池包進行一段時間的充放電循環與靜置觀察;

監控電壓漂移、容量變化、溫度變化等，排除潛在問題品。

經過上述工序，一塊“合格”的鋰電池模組或電池包才會被允許入庫，等待裝車或出貨。

三、鋰電池組裝生產線的主要設備組成

從自動化角度看，一條完整的鋰電池組裝生產線通常包括以下設備類型：

前道處理設備

電芯分選機

外觀檢測設備(視覺檢測)

貼標/打碼機

排布與裝配設備

自動排布機、裝托機

自動上料、下料系統(AGV、小車、輸送線)

結構件裝配工站

焊接與連接設備

激光焊接機、電阻焊機

連接片自動上料與定位裝置

螺栓擰緊設備(帶扭矩檢測)

電氣及 BMS 相關設備

BMS 裝配工站

線束加工與布線工位

端子壓接與檢測設備

檢測與老化設備

安規測試設備(絕緣、耐壓、接地電阻)

充放電測試柜(模組/電池包級別)

老化柜、環境箱(高低溫循環、溫度沖擊)

信息與物流系統

生產執行系統(MES)、數據采集系統

條碼/二維碼追溯系統

立體庫、周轉線、AGV 物流系統

設備的配置與自動化程度，要結合產能目標、產品結構和投資預算來綜合考慮。

四、鋰電池組裝生產線的工藝要點與難點

1. 一致性控制是核心目標

組裝生產線最重要的任務之一，就是盡量把各個電芯之間的差異控制在合理范圍。

通過分選配組，保證模組內部電芯的電壓、內阻、容量相對接近;

通過精確焊接和連接，減少接觸電阻帶來的局部發熱;

通過嚴格的老化測試，篩掉早期失效的產品。

只有這樣，整個電池系統在使用過程中才能表現出穩定的容量和壽命。

2. 焊接質量與熱影響控制

鋰電池對溫度非常敏感，焊接時如果控制不好溫度和能量，會造成極耳損傷、電芯內部隔膜受熱、甚至引發安全問題。

激光焊、點焊工藝需要精準控制能量、時間和位置;

焊接治具的設計要保證壓力均勻，避免局部壓傷;

焊后質檢需要結合外觀、X 光或超聲檢測等方法，確保焊點可靠。

3. 結構設計與安全防護

組裝時必須保證電芯不受過大機械應力：避免夾傷、撞擊、過度擠壓;

模組/電池包結構要能夠抵抗震動、沖擊和擠壓，同時保障良好散熱;

對于車載動力電池包，還要滿足防水、防塵、防火等標準要求。

這些安全性要求，最終都要落在組裝生產線的工裝、夾具、檢測點和工藝參數上。

五、規劃鋰電池組裝生產線時要考慮什么?

對于計劃新建或改造鋰電池組裝生產線的企業，可以從以下角度思考：

1. 產品定位與產能規劃

是面向汽車動力、兩輪車、儲能還是消費電子?

單一產品長期穩定，還是型號更迭頻繁?

年產能目標是多少，對良率、自動化水平有什么要求?

這些問題決定了生產線的布局形式、自動化程度和柔性設計程度。

2. 自動化與柔性之間的平衡

高度自動化可以提升效率、降低人工依賴，但前期投資大、對產品變更不友好;

柔性化設計(可更換治具、模塊化線體)可以更好適應產品多樣化，但節拍可能略低。

通常的做法是對關鍵工序(分選、焊接、檢測)高自動化，對結構裝配部分保留一定人工和柔性空間。

3. 信息化與追溯系統

為每個電芯、模組、電池包賦予唯一編碼;

在各關鍵工序采集電壓、內阻、焊接參數、測試數據;

打通 MES、ERP、WMS 等系統，實現全流程可追溯。

當出現質量問題時，可以快速追溯到具體批次電芯、生產線、班次和設備狀態，從而降低召回風險和排查成本。

六、鋰電池組裝生產線的發展趨勢

隨著新能源車、儲能電站等應用快速擴張，鋰電池組裝生產線也在不斷升級：

更高自動化與智能化

機器人上料、智能分揀、無人立體庫越來越普及;

通過視覺系統和在線監測，自動識別異常焊點、錯位裝配等問題。

更強的柔性與兼容性

采用模塊化、標準化線體設計，可以切換不同電芯尺寸和模組方案;

快速換型，適應車型和項目的多元化需求。

更全面的安全控制與質量管理

將更多在線檢測、在線監控整合進生產線，而不是依賴末端抽檢;

引入大數據分析，對工藝參數與質量數據進行關聯分析，持續優化工藝窗口。

綠色與低碳制造

在能耗控制、材料利用率、廢品回收上做文章;

更加重視生產線本身的碳足跡和可持續性。

鋰電池組裝生產線看似“只是”在做裝配和焊接，實際上承擔著把電芯性能轉化為系統性能、把安全風險降到最低的關鍵任務。

只有充分理解整個組裝流程、核心設備與工藝要點，合理規劃自動化和信息化方案，才能真正打造出高效率、高質量又安全可靠的鋰電池組裝生產線，為新能源汽車、儲能電站和各類電子產品提供穩定的“電能心臟”。
