BT850 18650鋰離子電池高速自動點焊機

產品詳情

適用范圍:動力電池18650/26650 電芯的串并組合,多并多串組合,電動工具電池,扭扭車電池(1 個模具點焊 6 組),儲能電池包,18650電池組,26650電池組, 32650電池組,電動單車電池,太陽能路燈電池組、三元鋰電池,數碼鋰電池,磷酸鐵鋰電池等



一、點焊主機圖片

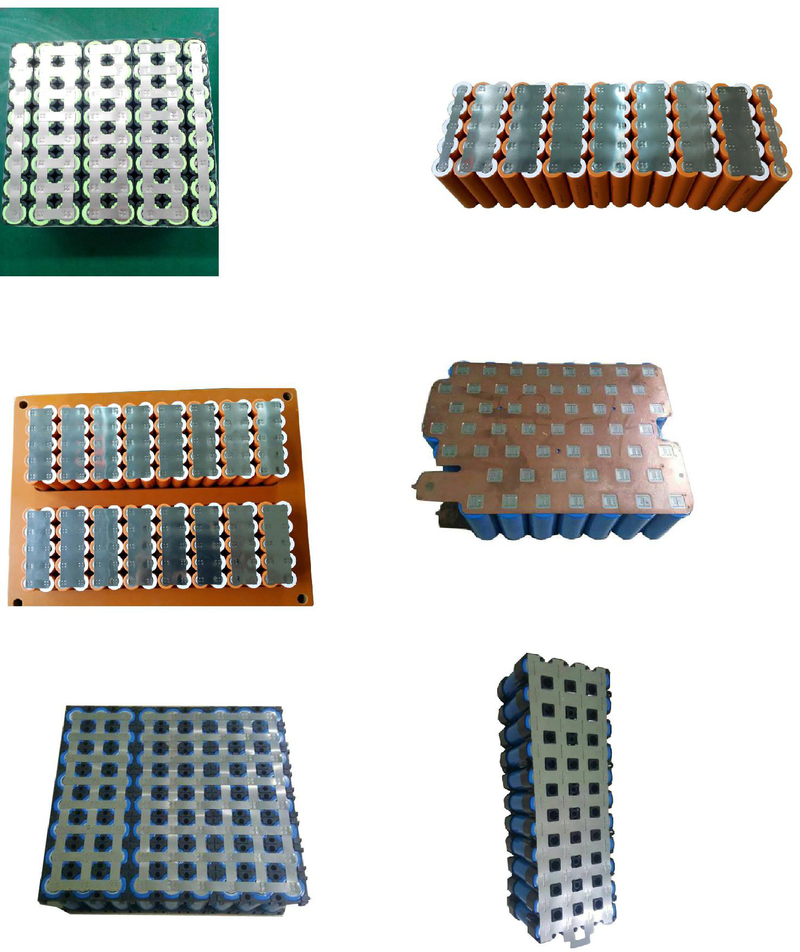

二、點焊產品圖片


18650鋰電池點焊機點焊成品圖片

三、技術參數


【設備功率】6KW,220V 交流電輸入,50HZ
【使用氣壓】0.4-0.8Mpa
【最大行程】以 18650 電芯為例最大行程:X 軸 35 芯*Y 軸 16 芯 ,如需更大需定做
【適合鎳片寬度】成型鎳片
【適合鎳片厚度】0.1MM---0.3MM(0.21—0.3MM 厚度鎳片需開槽)
【生產效率】大約 3600-4000PCS 電芯/小時

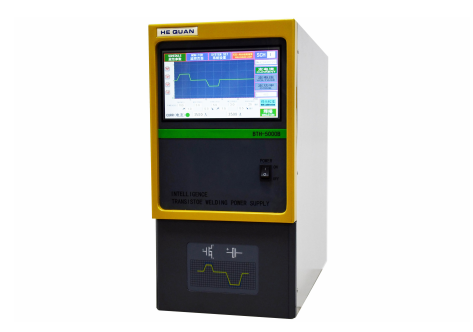

【標配點焊機】標配點焊機MDA-8000A晶體管電源
【焊機效果】焊接一致性非常好,焊點均勻,美觀
【三種點焊數據輸入】
1、點陣輸入法
2、陣列輸入法
3、U 盤導入法(把點焊數據儲存到 U 盤,直接導入到機器:U 盤 CAD 數據按單次導入到觸摸屏,然后可批量從觸摸屏導出到 U 盤,再一次性到入到其他機器使用)
【點焊模具型號命名】中英文輸入
【控制器件】7.5 寸觸摸屏、6 軸 PLC 編程器、3 軸 750W 伺服電機、2 軸400W 伺服電機驅動電動焊頭
13、采用成型鎳帶,減少浪費
14、設備調試簡單,易學易懂,換型號速度快(0-199 組數據可調用)
【焊頭動力】伺服電動
【成品電池治具】出廠附帶 1 套絕緣電木治具(2 個)
【故障清除】設備自帶故障報警,根據提示清除故障
【設備外形尺寸】L1630*W850*H1630MM
【設備重量】220KG
【設備電源要求】220V交流接入電源主線國標6平方電線,氣源0.4-0.8Mpa 無雜質,無水霧,以保障設備的穩定性
【保修期】本公司產品一星期內包退包換,保修期為2

四、設備優勢


1、設備采用鋁合金加鈑金結構方式,牢固,不易松動,確保穩定性
2、適合于電池組的大批量自動化點焊
3、 點焊效果穩定,有保障
4、焊接效率高,以 18650 為例:約 4600 -5000PCS電芯/小時
5、點焊模具有防呆配置,普通員工可調試設備和操作設備
6、設備自帶 200 套點焊參數儲存,可快速切換點焊型號

五、設備主要配件清單


名  稱
數量
型  號
生產廠家
X 軸伺服電機
1PCS
MS-80STE-20P7
XINJIE
Y 軸伺服電機
2PCS
MS-80STE-20P7
XINJIE
Z 軸伺服電機
2PCS
MS-60STE-20P4
XINJIE
X 軸模組
1PCS
142-1030
比斯
Y 軸模組
2PCS
142-500
比斯特
Z 軸焊頭模組
2PCS
16-40
比斯特
滾珠絲杠
5 套

臺灣上銀
滑塊
8 套

臺灣上銀
焊接主機
2 臺
MC30
比斯特
觸摸屏
1PCS
7.5 寸
XINJIE
USB 數據倒入系統
1 套

比斯特
PLC
1PCS
XCC-32T-E
XINJIE
焊頭
2 套
夾針直徑 1.5/1.7MM
比斯特
鎖模機構
1 套

比斯特
氣動元件
1 套

臺灣亞德客
開關電源
1PCS
24V5A
合普
開關電源
1PCS
48V10A
合普
焊針降溫風扇
2PCS


機加配件
1 批

比斯特
控制系統
1 套

比斯特
機箱機架
1 臺
鋁合金機架,鈑金烤漆

系統報警
1 套

臺灣士林
