一 .功能說明

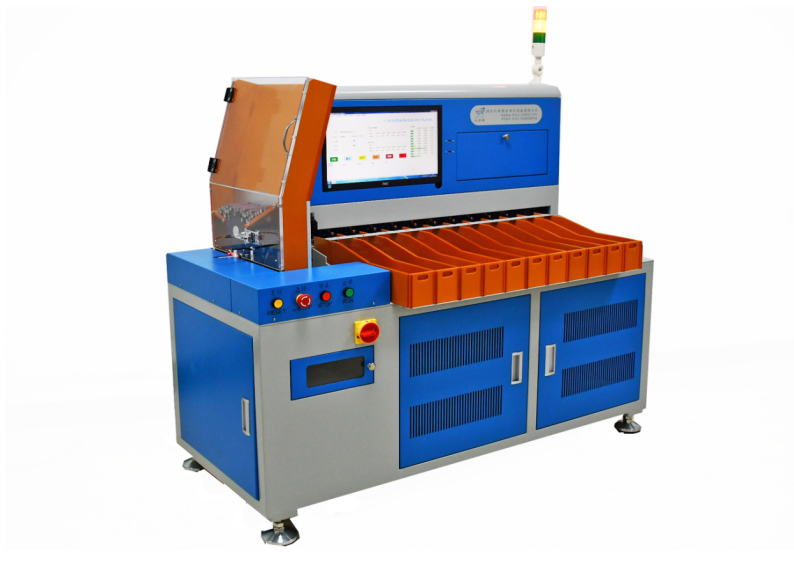

氣電版BT-1810B自動分選機是18650/21700/26650/32700圓柱電芯全通用自動測試內阻、電壓的自動化設備，自帶高精密內阻、電壓自動測試系統，該設備根據在軟件上設定的內阻、電壓值精確的將電池送入到指定檔位，系統最多可實現11級分選。每小時可測試配組電芯3500-4500支左右，且結構設計簡潔大方，性能穩定。

二.工藝流程

通過軟件設定參數，由PLC自動完成如下功能：人工將電芯電芯料斗→電機運載電池→自動測試電壓.內阻→按設定參數送入相應檔位槽→記錄并保存數據→人工取出檔位內電芯

三.分選機結構

3.1設備結構緊湊合理，外型美觀，占用空間小。

3.2設備操作簡單，無須專業人員操作，工人均能輕松掌握。

3.3設備采用PLC控制，PLC負責電池入料，運料， PC負責電池測試儀表數據采集，電壓內

阻等級分選，操作簡單易學，工作效率高，節省人力成本，產品性能良好。

3.4設備材料采用優質厚冷軋鈑金烤漆結構。

3.4可選配自動連接自動面墊機接口

3.5設備安裝有萬向活動腳輪，設備在移位時能輕松移動。

3.6設備配置聲光報警，分選完成自動停機，且有清料功能，滿料報警，故障報警等。操作參數可根據客戶的實際要求設定。

3.7操作界面：中英文可選

四.設備技術參數

4.1..設備功率：1.6KW， 220V交流電輸入，50Hz/60Hz

                      1.6KW，110V交流電輸入，50Hz/60Hz(出口專用,需定制)

4.1適應范圍：18650/21700/26650/32700圓柱電芯通用

4.2標配測試儀：HK3560高速測試儀，電壓精度0.00001V, 內阻精度0.01毫歐

4.3選配測試儀：HK3561測試儀，電壓精度正負0.0001V, 內阻精度正負0.1毫歐

                        HIOKI(日置)BT3561A,電壓精度0.0001V,內阻精度0.1毫歐

                        HIOKI(日置)BT3562A,電壓精度0.00001V,內阻精度0.01毫歐

4.4轉料機構：采用5780步進電機，配行星減速機，定位精準，速度快

4.5分檔機構：采用5780步進電機，配行星減速機，同步帶傳動，定位精準，速度快

4.6測試機構：采用3250直流電機，定位精準，使用壽命長

4.7分檔出電芯機構：采用3250直流電機，定位精準，使用壽命長

4.8通道數量：10個OK檔位，1個NG檔位

4.9電壓設定：0.00000V-6.00000V,

4.10內阻設定：000.00毫歐999.99毫歐

4.11生產效率：約3500-4800個電芯/小時

4.12測試效果： 反復測試，效果極佳

4.13控制器件: 7.5寸觸摸屏，4軸PLC編程器

4.14運動器件：分檔移位采用伺服電機，定位精準

4.15生產數量自動采集，顯示當前生產效率

4.16測試數據U盤儲存，停機后將數據拷貝到電腦，U盤預計儲存數據量根據U盤內存大小決定，儲存空間不足時，自動覆蓋最早數據，U盤由客戶自行提供，測試數據不保存時，在廠家參數里面關閉此功能

4.17設備調試簡單，易學易懂自帶故障報警

4.18機器外形尺寸：L1038*W1598*H1550MM

4.19設備重量：約260KG
