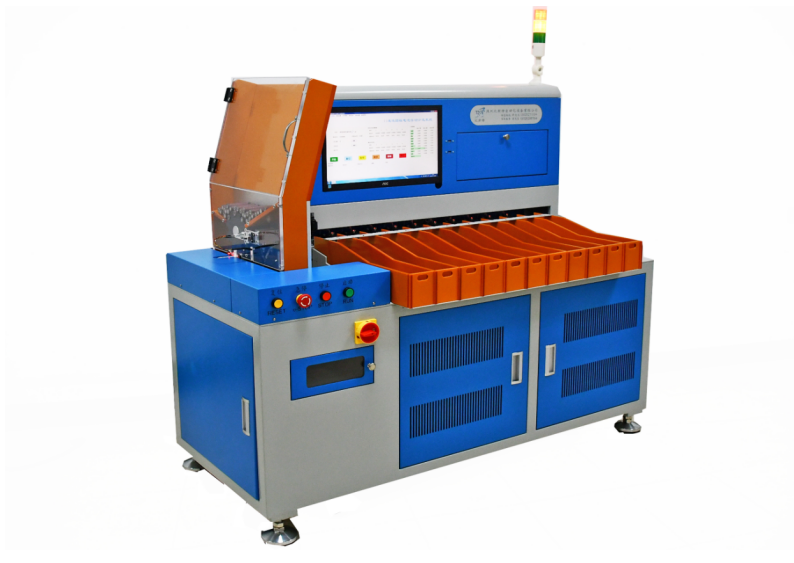

BT-1810B自動分選機
一 .功能說明
BT-1810B自動分選機是18650/21700/26650/32700圓柱電芯全通用自動測試內阻、電壓的自動化設備,自帶高精密內阻、電壓自動測試系統,該設備根據在軟件上設定的內阻、電壓值精確的將電池送入到指定檔位,系統最多可實現10級分選。每小時可測試配組電芯3500-4500支左右,且結構設計簡潔大方,性能穩定。本機采用純電動設計,無需空壓機,在市場上,迄今為止是性價比最高的一款分選設備之一,也是唯一一款純電動的自動分選機。
二.工藝流程
通過軟件設定參數,由PLC自動完成如下功能:人工將電芯電芯料斗→電機運載電池→自動測試電壓.內阻→按設定參數送入相應檔位槽→記錄并保存數據→人工取出檔位內電芯
三.分選機結構
3.1設備結構緊湊合理,外型美觀,占用空間小。
3.2采用純電動設計,無需空壓機,不會因?yàn)閴嚎s氣體有水引起機器故障,采用直流電機,使
用壽命長
3.2設備操作簡單,無須專業人員操作,工人均能輕松掌握。
3.3設備采用PLC控制,PLC負責電池入料,運料, PC負責電池測試儀表數據采集,電壓內
阻等級分選,操作簡單易學,工作效率高,節省人力成本,產品性能良好。
3.4設備材料采用優質厚冷軋鈑金烤漆結構。
3.4可選配自動連接自動面墊機接口
3.5設備安裝有萬向活動腳輪,設備在移位時能輕松移動。
3.6設備配置聲光報警,分選完成自動停機,且有清料功能,滿料報警,故障報警等。操作參數可根據客戶的實際要求設定。
3.7操作界面:中英文可選
肆.設備技術參數
4.1..設備功率:1.6KW, 220V交流電輸入,50Hz/60Hz
1.6KW,110V交流電輸入,50Hz/60Hz(出口專用,需定制)
4.1適應范圍:18650/21700/26650/32700圓柱電芯
4.2標配測試儀:HK3560高速測試儀,電壓精度0.00001V, 內阻精度0.01毫歐
4.3選配測試儀:HK3561測試儀,電壓精度正負0.0001V, 內阻精度正負0.1毫歐
HIOKI(日置)BT3561A,電壓精度0.0001V,內阻精度0.1毫歐
HIOKI(日置)BT3562A,電壓精度0.00001V,內阻精度0.01毫歐
4.4轉料機構:采用5780步進電機,配行星減速機,定位精準,速度快
4.5分檔機構:采用5780步進電機,配行星減速機,同步帶傳動,定位精準,速度快
4.6測試機構:采用3250直流電機,定位精準,使用壽命長
4.7分檔出電芯機構:采用3250直流電機,定位精準,使用壽命長
4.8通道數量:9個OK檔位,1個NG檔位
4.9電壓設定:0.00000V-6.00000V,
4.10內阻設定:000.00毫歐999.99毫歐
4.11生產效率:約3500-4800個電芯/小時
4.12測試效果: 反復測試,效果極佳
4.13控制器件: 7.5寸觸摸屏,4軸PLC編程器
4.14運動器件:分檔移位采用伺服電機,定位精準
4.15生產數量自動采集,顯示當前生產效率
4.16測試數據U盤儲存,停機后將數據拷貝到電腦,U盤預計儲存數據量根據U盤內存大小
決定,儲存空間不足時,自動覆蓋最早數據,U盤由客戶自行提供,測試數據不保存時,
在廠家參數里面關閉此功能
4.17設備調試簡單,易學易懂自帶故障報警
4.18機器外形尺寸:L1038*W1598*H1550MM
4.19設備重量:約260KG
五、設備配置清單:
名 稱
數量
型 號
生產廠家
PLC編程器
1PCS
MD5-48T
XINJIE
觸摸屏
1PCS
TG765-UT
XINJIE
轉料步進電機
1PCS
5784
智力
步進電機驅動器
1PCS
M542
智力
測試直流電機
1PCS
3250
HEQUAN
分檔步進電機
1PCS
5784
智力
步進電機驅動器
1PCS
M542
智力
分檔同步皮帶
1PCS
25-889-25
西格
分檔出電芯直流電機
10PCS
3250
HEQUAN
直流電機控制主板
1PCS
BT-3560-V0
比斯特
標配測試儀
1PCS
HK3560
和普泰克
測試針
20PCS
PH-18M23L
華隆
感應器
一套
華怡豐/亞德客/歐姆龍
開關電源
2PCS
24V100W
臺灣明緯
開關電源
1PCS
48V350W
臺灣明緯
機加配件
1批
比斯特
控制系統
1套
比斯特
機箱機架
1臺
鋁合金機架,鈑金烤漆
隨機附送:內六角扳手 一套/開口扳手2PCS/PH-18M23L測試針20PCS/螺絲刀大小各1PCS
六.操作環境
6.1室內溫度:-30℃~70℃。
6.2室內濕度:75%以下。
6.3工廠場地:無污染無強電磁干擾。
七.安裝調試與培訓
7.1除另有書面要求外,甲方負責接收、開箱和搬運機器到安裝場所;并準備相關的電,氣到安裝場所。
7.2乙方負責進行設備的安裝,調試和系統集成。
7.3安裝完畢后,雙方對其設備進行小批量試產合格并得到甲方的批準才能正式量產。
7.4乙方免費為甲方相關人員進行培訓。內容包括設備的正常使用、維護保養、故障分析與排除、操作安全及緊急處理程序等。
